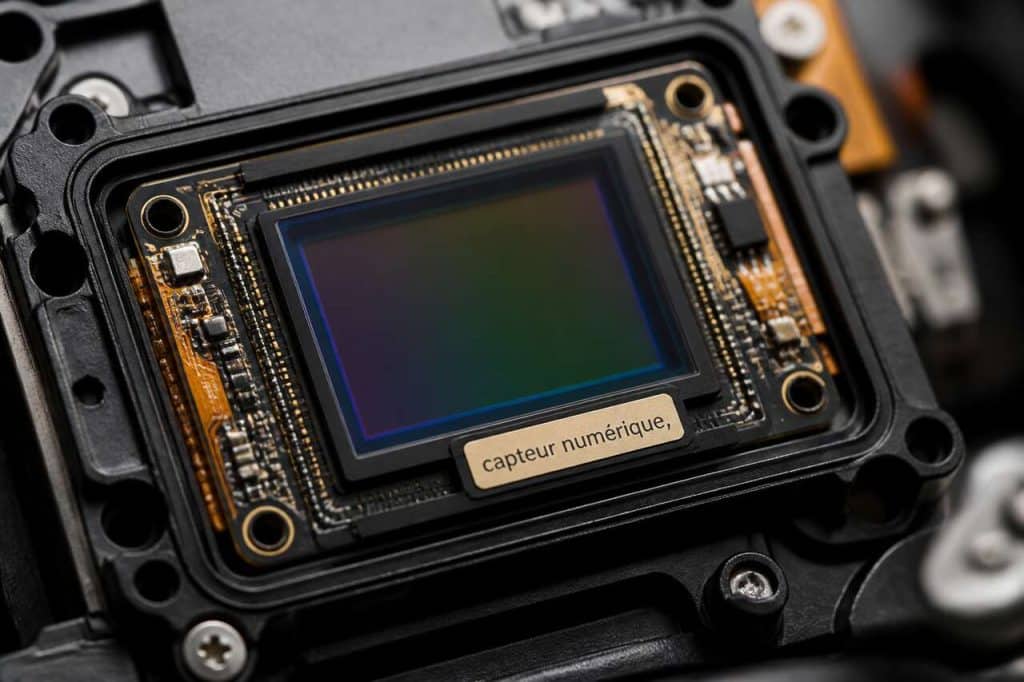

Capteur numérique : définition et rôle en photographie

Un capteur numérique agit comme un traducteur: il reçoit de la lumière et la convertit en données exploitables. Entre la scène et votre fichier jpeg ou raw, c’est lui qui décide, en grande partie, du niveau de détail, du bruit numérique, des couleurs et de la plage dynamique. Comprendre son fonctionnement, ses types (ccd, cmos, foveon) et les critères qui changent réellement l’image permet de relier une fiche technique à des effets visibles, y compris sur smartphone, et donc de savoir ce que vous achetez et ce que vous photographiez.

Capteur numérique : définition simple

Un capteur numérique est un composant électronique photosensible qui convertit un rayonnement électromagnétique (ultraviolet, visible, infrarouge) en un signal électrique analogique. Dans un appareil photo, ce capteur numérique devient un capteur photographique: il remplace l’émulsion argentique et joue le rôle de « surface d’enregistrement » de la scène, comme la pellicule en photographie argentique.

Le vocabulaire de base aide à lire les spécifications sans se tromper d’échelle. Le capteur est une matrice de photosites, c’est-à-dire des cellules photoélectriques (souvent des photodiodes) qui reçoivent des photons. Chaque photosite produit une charge électrique proportionnelle à la lumière reçue, grâce à l’effet photoélectrique: des photons incidents arrachent des électrons, ensuite collectés dans chaque élément actif.

Le pixel, lui, désigne généralement un élément de l’image finale (le fichier). Selon l’architecture et le traitement, on peut avoir au maximum autant de photosites que de pixels dans l’image obtenue, mais les deux notions ne sont pas interchangeables: le photosite est un élément physique du capteur, le pixel est un élément de l’image.

Ce « traducteur » lumière-données n’agit pas seul: son signal doit être lu, amplifié, numérisé, puis interprété. C’est précisément ce qui explique pourquoi deux appareils ayant la même définition en mégapixels peuvent produire des images très différentes. Cette base posée, la question suivante devient concrète: à quoi sert le capteur dans un appareil photo numérique.

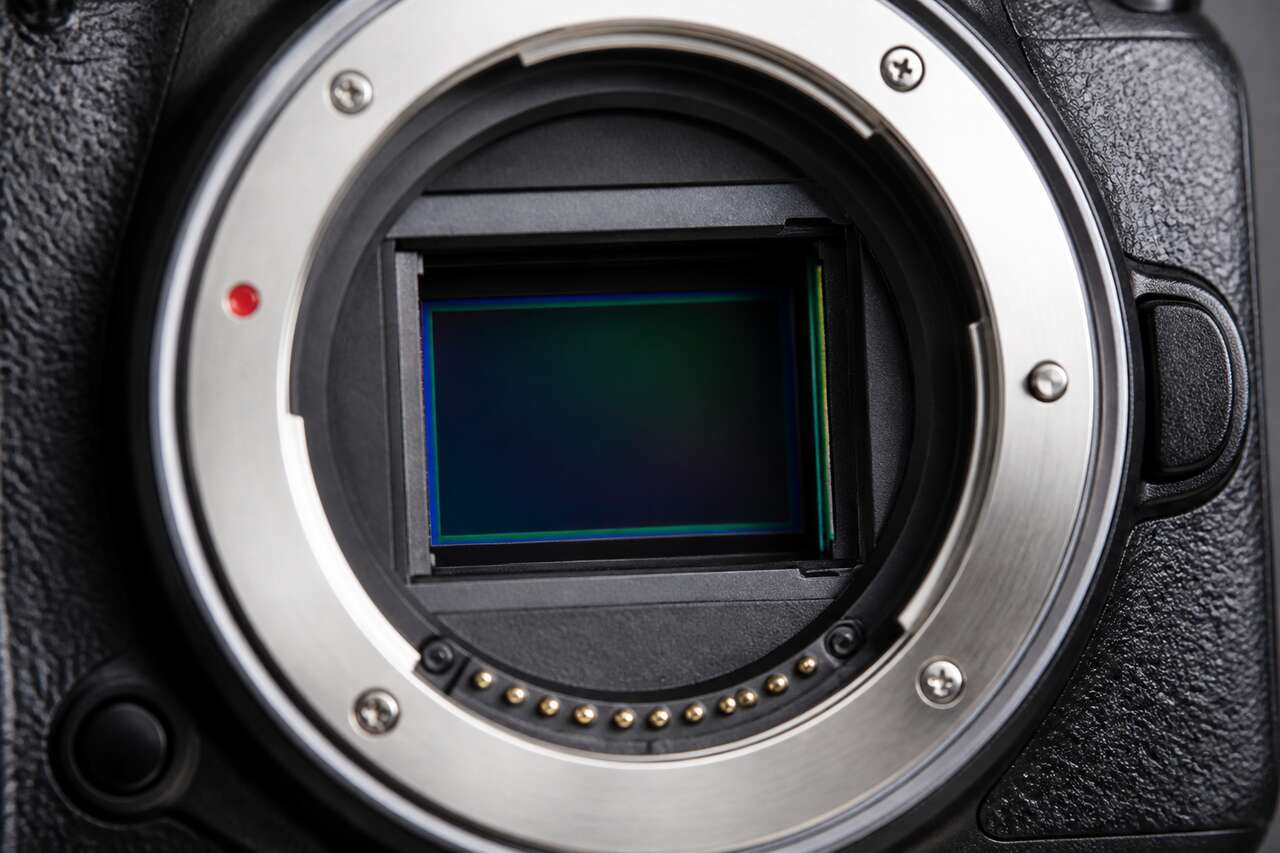

À quoi sert le capteur dans un appareil photo numérique

Le rôle du capteur dans un appareil photo numérique est de capturer la lumière formée par l’objectif et de la transformer en un signal exploitable par l’électronique. L’objectif projette une image optique sur le plan du capteur; le capteur, lui, mesure localement l’intensité lumineuse sur des millions de points, puis transmet ces mesures au reste de la chaîne.

Dans la pratique, l’image que vous voyez dépend d’un trio: objectif, capteur, traitement d’image. L’objectif influence la netteté, les aberrations, le contraste et la quantité de lumière; le capteur influence la sensibilité réelle en basse lumière, le bruit numérique et la plage dynamique; le processeur (ou pipeline logiciel) décide de la colorimétrie, de la réduction de bruit, de l’accentuation, du rendu des hautes lumières, et même parfois de la texture.

Le capteur est aussi l’élément qui fixe des limites physiques visibles:

• plage dynamique: capacité à enregistrer simultanément ombres et hautes lumières sans les « boucher » ni les « cramer »;
• bruit numérique: granulation et artefacts, particulièrement dans les ombres et à haute sensibilité ISO;
• vitesse de lecture: impact en rafale, en vidéo, et sur les distorsions de type rolling shutter.

Enfin, le capteur conditionne des choix de format (full frame, APS-C, micro 4/3) qui modifient l’angle de champ via le facteur de recadrage et la profondeur de champ à cadrage équivalent. Pour relier ces effets à une cause, il faut suivre le trajet complet, du photon au fichier: comment le capteur transforme la lumière en image.

Comment le capteur transforme la lumière en image

Le fonctionnement d’un capteur numérique peut se lire comme une chaîne de traduction, étape par étape. Pendant l’exposition, chaque photosite reçoit des photons et, via l’effet photoélectrique, produit des électrons collectés: la charge accumulée est proportionnelle à la lumière reçue. Ce principe explique aussi l’efficacité du numérique: le rendement quantique peut atteindre jusqu’à 99 % en théorie et près de 50 % en pratique des photons reçus produisant un électron collecté, contre environ 5 % pour une pellicule (photons révélant le grain photosensible). Cet avantage d’efficacité a été cité comme une raison de l’essor initial du numérique en astrophotographie, où chaque photon compte.

À la fin (ou au fil) de l’exposition, le capteur est lu: les charges ou tensions associées à chaque photosite sont extraites. Le signal issu du capteur est ensuite amplifié, puis numérisé par un convertisseur analogique-numérique. C’est un passage clé: tant que le signal est analogique, il reste sensible à certaines formes de bruit et d’imprécision; une fois numérisé, il devient un ensemble de nombres que le traitement d’image peut manipuler.

La couleur n’est pas « vue » naturellement par la plupart des capteurs: ils mesurent surtout une intensité lumineuse. Pour obtenir une image couleur, on place généralement une matrice de filtres colorés au-dessus des photosites, typiquement un filtre de Bayer. Son motif classique utilise 4 photosites: 1 rouge, 1 bleu, 2 verts, avec deux verts car l’œil est plus sensible aux nuances de vert. Le processeur reconstruit ensuite une couleur par pixel via le dématriçage, en combinant les informations des photosites voisins.

Entre la scène et votre fichier final, d’autres éléments « invisibles » jouent un rôle concret. Les microlentilles au-dessus des photosites aident à diriger la lumière vers la zone sensible, améliorant la collecte, surtout quand les photosites sont petits. Puis viennent des traitements: réduction de bruit, correction de couleur, accentuation, parfois fusion multi-images. Le résultat final dépend donc autant de la physique (photodiode, photosite) que de l’électronique (lecture, conversion analogique-numérique) et du logiciel (traitement d’image).

Cette chaîne reste globalement la même, mais la manière de lire et d’architecturer le capteur diffère selon les technologies. Ce qui mène naturellement aux familles principales: les 3 types de capteurs : ccd, cmos, foveon.

Les 3 types de capteurs : ccd, cmos, foveon

On cite classiquement deux grandes familles de capteurs: ccd et cmos, auxquelles s’ajoute l’approche foveon, plus atypique. Chaque technologie change la façon de lire le signal, avec des conséquences sur la vitesse, la consommation et certains artefacts.

Le ccd (charge-coupled device, dispositif à transfert de charges) a été inventé en 1969, une invention associée à un prix nobel de physique en 2009. Son principe: les photons créent des paires électron-trou; les électrons sont collectés dans un puits de potentiel de chaque photosite, et la charge collectée est proportionnelle à la lumière reçue. La lecture est caractéristique: en fin d’exposition, les charges sont transférées de photosite en photosite jusqu’au registre de sortie. Le signal est lu par un suiveur de tension (généralement un unique transistor n-mos), puis mesuré par un circuit de double échantillonnage corrélé avant amplification et numérisation.

Le cmos repose sur une lecture plus intégrée au niveau du capteur, ce qui favorise la vitesse et la polyvalence. Dans le marché photo, les reflex courants utilisent majoritairement des capteurs cmos. Les ccd existent encore sur le marché des appareils compacts et des appareils à très haute résolution, selon les usages et les architectures retenues.

Le foveon se distingue surtout par sa manière d’échantillonner la couleur. Là où un capteur à filtre de Bayer reconstruit la couleur par dématriçage, l’approche foveon vise à enregistrer des informations de couleur différemment, avec une logique de séparation plus directe. Dans les faits, ce choix implique des compromis sur la chaîne de traitement, la sensibilité et la gestion du bruit, et reste plus rare que le duo ccd/cmos.

Dans la majorité des achats actuels, le type (cmos le plus souvent) n’explique pas tout à lui seul. Le critère qui se voit immédiatement dans les images, surtout quand on compare un smartphone à un hybride, c’est la surface qui capte la lumière: taille du capteur : ce qui change vraiment sur vos photos.

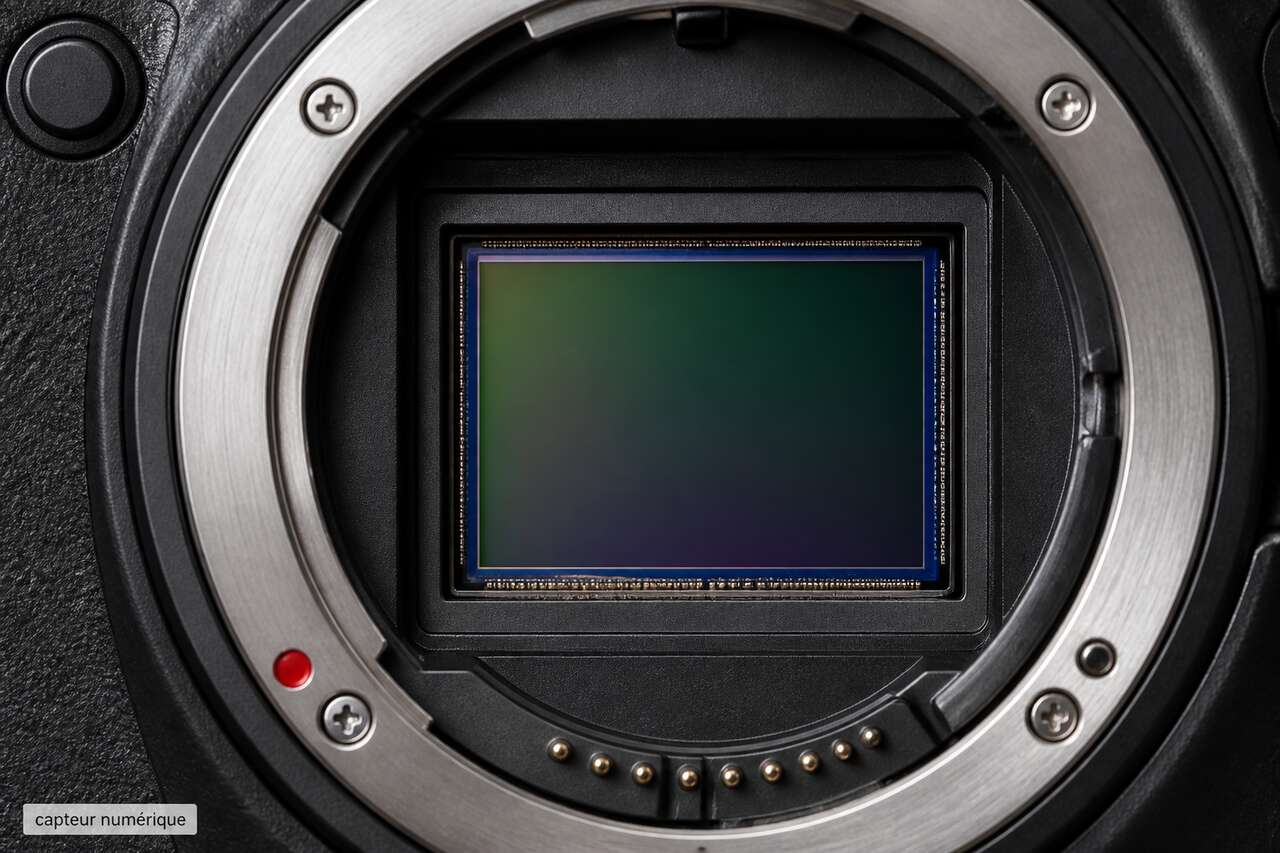

Taille du capteur : ce qui change vraiment sur vos photos

La taille de capteur est un facteur déterminant parce qu’elle fixe la quantité de lumière totale collectée à cadrage et ouverture comparables, et influence directement le bruit numérique, la plage dynamique et la profondeur de champ. Elle ne doit pas être confondue avec la définition en mégapixels: taille et nombre de pixels sont deux notions différentes.

Le format argentique de référence cité est le 24 × 36 mm, au rapport d’image 3/2 (1,5:1). Un capteur full frame est l’équivalent direct de ce 24 × 36 mm. En dessous, on trouve notamment:

• APS-C: facteur de recadrage 1,5× (nikon, pentax, sony) à 1,6× (canon) par rapport au plein format;
• APS-H: facteur 1,25× (souvent arrondi à 1,3×);
• micro 4/3: diagonale environ 2× plus petite, proportions d’image 4/3 au lieu de 3/2;
• petits capteurs de compacts et bridges: diagonales environ 3× plus petites (formats cités: 1 pouce, 1/1,7″, 1/2″, 1/2,3″, 1/2,5″).

Le facteur de recadrage relie immédiatement technologie et rendu. À focale égale, un capteur plus petit cadre plus serré. À cadrage équivalent, on utilise une focale plus courte sur petit capteur, ce qui tend à augmenter la profondeur de champ (plus de zone nette). C’est une raison simple pour laquelle un smartphone produit facilement un arrière-plan globalement net en photo « standard », puis doit simuler le flou de portrait par traitement d’image.

La taille influence aussi le comportement en basses lumières et la plage dynamique: à technologie comparable, une surface plus grande peut collecter davantage de photons, ce qui aide à réduire le bruit numérique et à préserver des nuances dans les ombres et les hautes lumières. C’est l’un des écarts les plus visibles entre smartphone et appareils à grands capteurs, même quand les images sont affichées sur le même écran.

Mais la taille ne dit pas tout si on ignore la densité de photosites. Pour comprendre pourquoi deux capteurs APS-C peuvent se comporter différemment à ISO élevé, il faut clarifier le lien entre définition, taille des photosites et détail: résolution, taille des pixels et qualité d’image : démêler les idées reçues.

Résolution, taille des pixels et qualité d’image : démêler les idées reçues

La définition est le nombre total de pixels de l’image. Elle détermine la dimension du fichier et, concrètement, les possibilités de tirage ou de recadrage. La résolution, elle, exprime une densité: le nombre de pixels par unité de longueur, souvent en pixels par pouce (ppp), avec 1 pouce = 2,54 cm. Mélanger les deux conduit à des comparaisons trompeuses entre appareils.

Sur le capteur, l’équivalent pratique du « pixel physique » est le photosite. Et un point technique vérifiable change la lecture des fiches techniques: plus la densité de photosites est élevée sur une même surface, plus chaque photosite est petit et moins il capte de lumière, ce qui est associé à une baisse de qualité d’image, notamment en basse lumière. Exemple chiffré donné: 16 millions de pixels sur un APS-C de 15,6 × 23,5 mm sont plus serrés que sur un plein format 24 × 36 mm. À définition égale, le plein format offre donc des photosites plus grands, en moyenne, et une collecte de lumière plus confortable.

Dans l’image finale, ce compromis se traduit par des effets visibles:

• détail: plus de mégapixels aide à préserver les textures fines, surtout en recadrage ou en grand tirage;
• bruit numérique: des photosites plus petits peuvent rendre l’image plus fragile dans les ombres, où l’amplification devient nécessaire;
• plage dynamique: plus la capture est « riche » en photons, plus il est facile de conserver des nuances;
• traitement d’image: la réduction de bruit peut lisser des détails; l’accentuation peut créer des halos si l’image de base est faible.

Les microlentilles et l’optimisation de la lecture peuvent améliorer la collecte et la propreté du signal, mais elles ne suppriment pas la logique de base: un photosite minuscule reçoit moins de photons. C’est précisément le défi des capteurs de smartphone, qui compensent par des stratégies de capture et de calcul. D’où la suite: capteur photo de smartphone : contraintes et astuces (binning, hDR, multi-caméras).

Capteur photo de smartphone : contraintes et astuces (binning, hDR, multi-caméras)

Le smartphone est l’exemple le plus parlant d’un capteur numérique poussé dans ses retranchements. La contrainte principale tient à la petite taille de capteur et à l’optique compacte: chaque photosite reçoit peu de lumière, ce qui oblige à amplifier plus tôt, donc à exposer davantage au bruit numérique. Pour garder une image « propre », le smartphone s’appuie massivement sur le traitement d’image.

Une première astuce est le pixel binning: plusieurs photosites sont combinés pour produire un pixel final plus « robuste ». L’idée est simple: mieux vaut additionner plusieurs mesures faibles pour obtenir un signal plus stable, au prix d’une définition finale plus basse que le nombre de mégapixels annoncé. Ce mécanisme explique pourquoi « plus de mégapixels » ne suffit pas: si l’appareil regroupe ensuite les photosites, la promesse se déplace du détail pur vers la flexibilité (recadrage, modes spécifiques) et la réduction de bruit.

Deuxième levier: le hDR computationnel. Plutôt que de dépendre uniquement de la plage dynamique native du capteur, le smartphone combine plusieurs expositions (ou plusieurs lectures) pour préserver à la fois ciel et ombres. Le résultat peut être spectaculaire sur une scène contrastée, mais il a un coût: sur un sujet en mouvement, la fusion peut générer des artefacts, et la texture peut paraître trop lissée.

Troisième stratégie: les multi-caméras. Le smartphone contourne le facteur de recadrage et les limites optiques en multipliant les modules (grand-angle, ultra grand-angle, téléobjectif), chacun avec son capteur photographique et sa focale. Cette approche améliore la polyvalence, mais rend la cohérence (couleurs, bruit, netteté) dépendante du calibrage et du traitement d’image.

Au fond, le smartphone illustre parfaitement le capteur comme traducteur: quand la « phrase » lumineuse est courte (peu de photons), il faut beaucoup d’interprétation logicielle pour produire un récit crédible. Pour choisir un appareil, il devient donc utile de transformer ces notions en critères concrets: comment choisir selon son usage : les critères à regarder avant d’acheter.

Comment choisir selon son usage : les critères à regarder avant d’acheter

Choisir un appareil, c’est arbitrer entre physique (taille de capteur, photosites), électronique (lecture, conversion analogique-numérique) et logiciel (traitement d’image). Dans l’immense majorité des cas actuels, vous serez face à un capteur cmos; les ccd restent présents dans certains compacts et systèmes à très haute résolution, tandis que le foveon demeure plus niche. L’enjeu est donc moins de « cocher une technologie » que d’anticiper ses effets visibles.

Repères pratiques, orientés usage:

• photo en basse lumière: privilégier une taille de capteur plus grande et une bonne gestion du bruit numérique. La montée en sensibilité ISO est un indicateur d’usage, mais elle dépend du traitement autant que du capteur.
• paysage et scènes contrastées: surveiller la plage dynamique et la capacité à récupérer ombres et hautes lumières, car c’est là que le capteur « traduit » le mieux les nuances.
• portrait: pour un flou d’arrière-plan optique, un capteur plus grand aide, car à cadrage équivalent la profondeur de champ est plus faible. Sur smartphone, le mode portrait repose davantage sur le calcul.
• sport et action: la vitesse de lecture compte (rafale, suivi, vidéo). Une lecture lente peut accentuer des déformations de type rolling shutter.
• voyage: l’équilibre taille/poids/qualité prime. Un APS-C ou un micro 4/3 peut offrir un compromis cohérent, selon les objectifs disponibles.

Deux vérifications évitent des déceptions. D’abord, ne pas confondre mégapixels et qualité: à surface donnée, une densité trop élevée réduit la taille de photosite et peut rendre l’image plus fragile en basse lumière. Ensuite, penser système: la taille de capteur implique un facteur de recadrage et donc un choix de focales, et le rendu final dépend aussi fortement de l’optique et du traitement d’image.

FAQ

C’est quoi un capteur numérique ?

Un capteur numérique est un composant électronique photosensible qui convertit un rayonnement (uv, visible, ir) en signal électrique analogique, ensuite amplifié, numérisé par conversion analogique-numérique et traité pour former une image.

Quel est le rôle du capteur dans un appareil photo numérique ?

Le capteur reçoit l’image projetée par l’objectif, mesure la lumière sur une matrice de photosites, puis fournit un signal qui, après numérisation et traitement d’image, devient le fichier photo ou vidéo.

Quels sont les 3 types de capteurs ?

Les trois types couramment cités sont: ccd, cmos et foveon, avec des différences de lecture, de consommation, de vitesse et d’usage selon les appareils.

Quelle est la définition d’un capteur photographique ?

Un capteur photographique est un capteur numérique dédié à l’image: une matrice de photosites (photodiodes) qui convertit la lumière en signal électrique, équivalente au film en photographie argentique.

Un bon capteur ne se résume ni à un chiffre de mégapixels ni à un sigle technique: c’est un traducteur lumière-données dont la taille, la densité de photosites, la lecture et le traitement d’image déterminent ensemble ce que vous verrez dans vos ombres, vos hautes lumières, vos couleurs et votre netteté, du full frame au smartphone.
