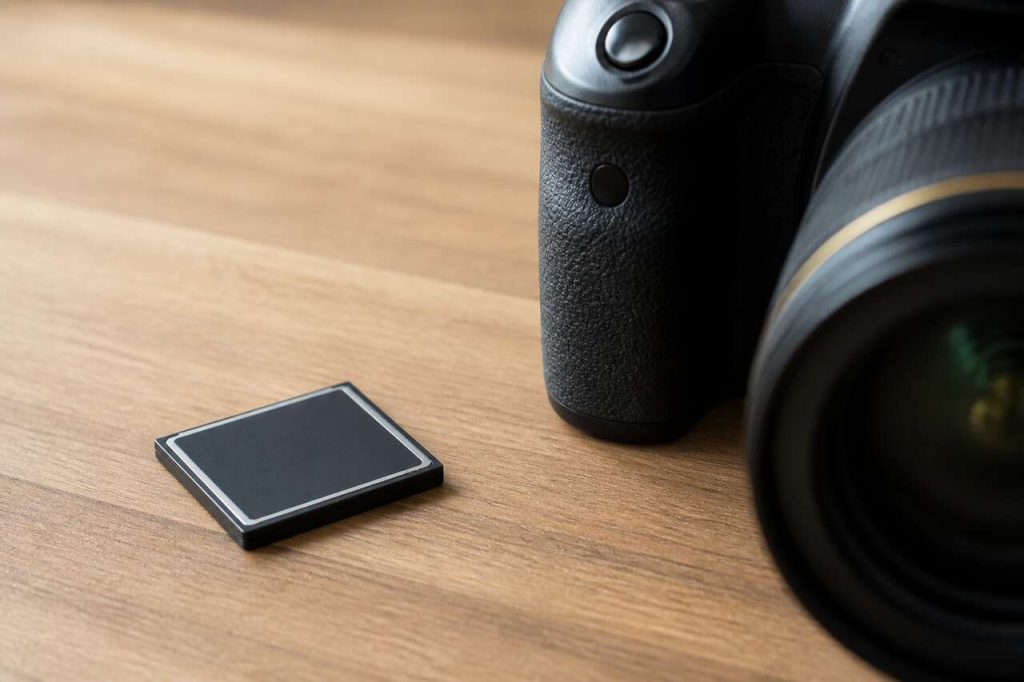

Compact Flash : définition et utilisation en photographie

Une carte compact flash qui cale en pleine rafale, c’est un moment décisif raté et parfois un boîtier professionnel réduit à l’attente. Ce format de stockage, né en 1994, a longtemps équipé les reflex experts comme l’EOS 5D ou le Nikon D300 avant que sd, cfast et cfexpress ne redistribuent les cartes. Comprendre ses normes, ses débits réels et ses limites permet d’éviter les fichiers corrompus et les pertes de données sur le terrain, que la carte serve encore aujourd’hui ou qu’elle équipe un boîtier d’occasion.

Compact flash: définition et origine du format

La carte compact flash est un support de stockage amovible reposant sur une mémoire flash non volatile, c’est-à-dire capable de conserver les données sans alimentation électrique. Développée en 1994, elle a rapidement structuré son écosystème autour d’une association créée dès 1995 pour standardiser le format et garantir l’interopérabilité entre fabricants. Cette gouvernance précoce explique pourquoi une carte compact flash d’une marque fonctionne, en théorie, dans n’importe quel boîtier compatible, contrairement à d’autres standards propriétaires apparus plus tard.

Si la photographie reste son terrain de prédilection, la compact flash a connu des usages bien plus larges : PDA, baladeurs MP3, conservation de messages sur certains modems, magnétophones numériques de reportage, caméscopes, lecteurs multimédias portables, équipements audio professionnels et applications industrielles pour l’enregistrement de données embarquées. Cette polyvalence a soutenu des volumes de production importants, ce qui a mécaniquement tiré les prix vers le bas et accéléré les gains de capacité.

Concrètement, une carte compact flash stocke des fichiers JPEG, des fichiers RAW non compressés issus des capteurs de boîtiers experts, et des séquences vidéo. Les premières générations utilisaient une mémoire flash de type NOR, plus lente mais fiable pour de petits volumes ; la quasi-totalité des cartes modernes est passée à la mémoire NAND, qui offre des capacités bien supérieures et des coûts de fabrication réduits. Cette bascule technologique a permis de passer de quelques mégaoctets à des centaines de gigaoctets sur un support aux dimensions inchangées. Voyons maintenant comment fonctionne une carte compact flash et ce qu’elle change concrètement pour un boîtier photo.

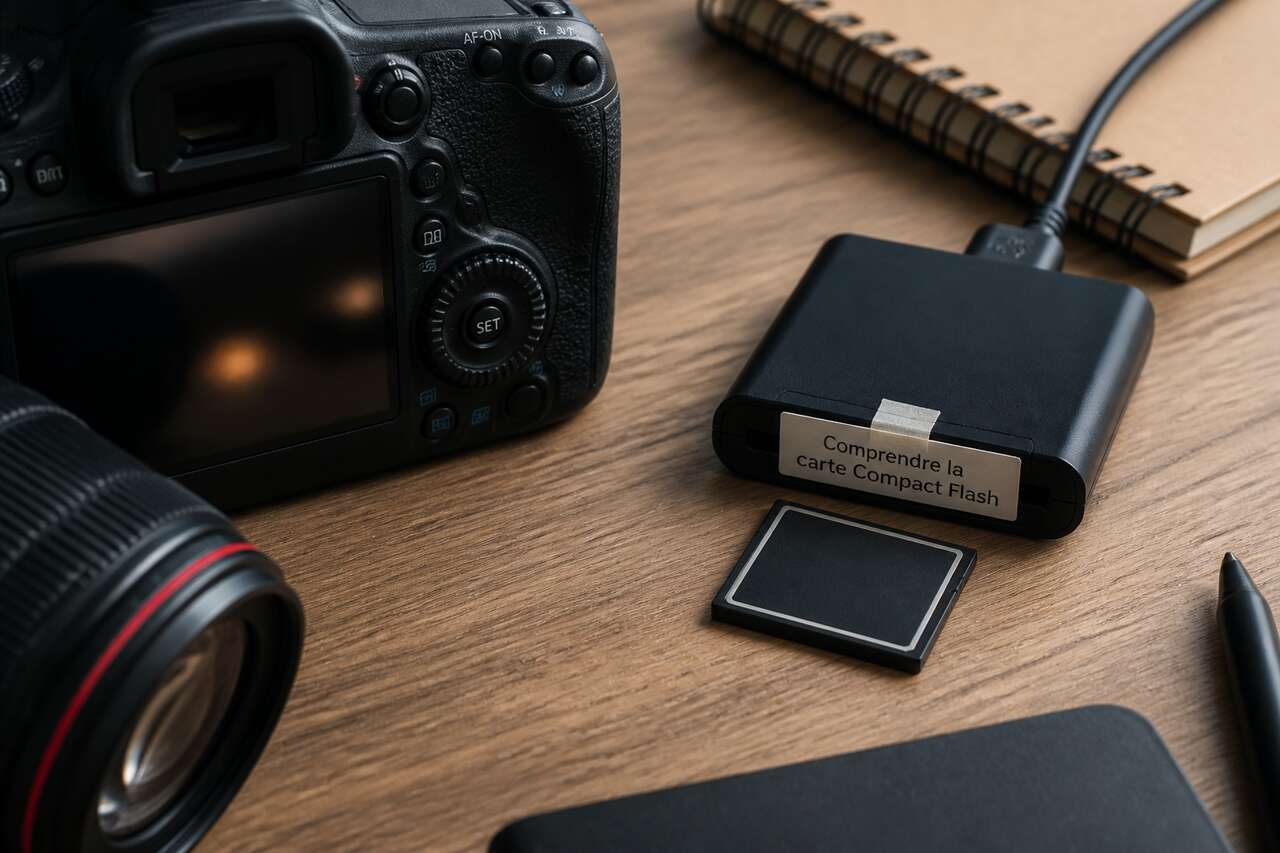

Comment fonctionne une carte compact flash et ce qu’elle change pour un boîtier photo

Une carte compact flash embarque son propre contrôleur, un petit circuit qui gère l’adressage des cellules mémoire, la correction d’erreurs et la communication avec le boîtier via une interface conforme à la norme ATA, héritée du monde informatique. Ce détail technique n’est pas anecdotique : il signifie que la carte se comporte, du point de vue électronique, comme un petit disque dur, avec des temps d’accès et des débits qui varient selon la qualité du contrôleur intégré, bien plus que selon la seule capacité annoncée.

Sur le terrain, cette architecture se traduit par des performances mesurables et souvent décisives. En mode rafale, le boîtier capture les images dans une mémoire tampon interne, le buffer, avant de les transférer vers la carte. Si le débit d’écriture de la carte suit le rythme de capture, la rafale peut se prolonger longtemps et le buffer se vide rapidement entre deux séries de prises de vue. À l’inverse, une carte lente sature le buffer en quelques secondes et l’appareil se met en pause, parfois plusieurs secondes, le temps d’écrire les données en attente. Pour un reporter sportif ou animalier, cette différence se joue en images manquées.

Les limites typiques de ce fonctionnement tiennent à trois facteurs : la vitesse native de la mémoire NAND utilisée, l’efficacité du contrôleur embarqué, et le mode de transfert supporté par le boîtier lui-même. Un boîtier ancien limité à un mode de transfert lent ne tirera jamais parti d’une carte rapide, quel que soit son prix. Cette interaction entre matériel et support explique pourquoi les fabricants ont rapidement introduit des normes de vitesse standardisées, sujet que nous détaillons dans la section suivante sur les types de compact flash et leurs compatibilités.

Types de compact flash, normes et compatibilités à connaître

Le format compact flash se décline en deux variantes mécaniques : le CF type I, épais de 3,3 mm, et le CF type II, épais de 5 mm. Les deux partagent les mêmes dimensions de base, 43 × 36 mm, mais l’épaisseur supplémentaire du type II a longtemps permis d’y loger des dispositifs comme les premiers microdrives. Une règle mécanique simple à retenir : une carte type I s’insère sans problème dans un logement type II, mais l’inverse est impossible du fait de l’épaisseur.

Côté connectique, la compact flash utilise un connecteur à 50 broches, contre 68 broches pour le standard PCMCIA dont elle reprend par ailleurs la logique électrique. Elle respecte la norme ATA et peut même s’insérer dans un emplacement PCMCIA passif de type II via un adaptateur, un atout qui a facilité son adoption dans le monde professionnel dès les années 1990. Les tensions de fonctionnement, 3,3 V ou 5 V selon les cartes, doivent rester compatibles avec le boîtier pour éviter tout dysfonctionnement.

La notion de vitesse s’est complexifiée au fil des générations. Les premières spécifications 1.0 et 2.0 définissaient deux paliers de débit modestes. La norme CF+ portait le débit maximal à 16 Mo/s pour une capacité plafonnée à 137 Go. La spécification 3.0, adoptée autour de 2005-2006, a fait bondir le débit maximal à 66 Mo/s. Le marketing a ensuite introduit la notation en « x », où 1x équivaut à environ 150 Ko/s : des cartes à 300x sont apparues en 2008, annonçant 45 Mo/s, suivies en 2011 par des modèles 600x atteignant 90 Mo/s. C’est le mode UDMA qui structure réellement ces performances, de UDMA 0 à UDMA 6, avec des débits allant de 16,7 Mo/s à 167 Mo/s.

Il faut distinguer clairement la compact flash de ses évolutions. Le CFast, dont les spécifications 1.0 datent du 2 septembre 2008, abandonne le bus PATA parallèle au profit du bus série SATA. La révision CFast 2.0, annoncée le 18 septembre 2012, adopte SATA III et atteint des débits jusqu’à 600 Mo/s, un niveau pensé pour la vidéo professionnelle et le cinéma numérique, où l’enregistrement exige souvent de l’ordre de 200 Mo/s en continu. Le cfexpress, plus récent, s’appuie sur un bus PCI express, dans la même filiation technologique que le format XQD apparu fin 2011. Physiquement, aucune de ces cartes n’est interchangeable avec une compact flash classique : les connecteurs et les logements diffèrent totalement. Cette diversité de normes impose de bien choisir sa carte selon le boîtier réellement utilisé, ce que détaille la section suivante.

Choisir une compact flash pour la photographie: critères concrets

Le choix d’une carte compact flash repose d’abord sur la capacité. Les modèles disponibles s’échelonnent historiquement de 2 Mo à 512 Go, ce dernier palier ayant été atteint en 2016 après des offres plafonnées à 256 Go en 2013. Pour un usage RAW intensif ou de la vidéo, une capacité de 32 à 128 Go constitue souvent un compromis raisonnable entre autonomie de la carte et risque de perte en cas de défaillance : mieux vaut multiplier les cartes de capacité moyenne que miser sur une seule carte de très grande capacité.

Le second critère, souvent négligé, est le débit d’écriture réel plutôt que la mention commerciale « x » ou le débit de lecture, généralement plus flatteur. Pour un usage professionnel en photo comme en vidéo, un repère solide consiste à viser une vitesse de lecture supérieure à 150 Mo/s et une vitesse d’écriture supérieure à 100 Mo/s. Ce niveau garantit un vidage de buffer rapide en rafale RAW et limite les temps morts entre deux séries de prises de vue, un point critique en reportage ou en sport.

• Capacité adaptée au type de production : RAW volumineux, vidéo 4K ou usage mixte
• Mode UDMA supporté par le boîtier, inutile de payer un mode que l’appareil ne sait pas exploiter
• Fiabilité de la marque et endurance annoncée en cycles d’écriture
• Compatibilité mécanique et électrique avec l’âge du boîtier (type I ou type II, tension supportée)
• Qualité du lecteur de carte utilisé pour le transfert, souvent le vrai goulot d’étranglement

La compatibilité avec l’ancienneté du boîtier mérite une attention particulière. Un EOS 5D ou un Nikon D300, boîtiers emblématiques des années 2000, exploitent des modes UDMA anciens : investir dans une carte UDMA 7 sur ce type de boîtier n’apporte aucun gain réel, le goulot d’étranglement restant l’électronique interne de l’appareil. À l’inverse, sur un boîtier plus récent encore compatible compact flash, une carte rapide et un lecteur de carte performant, généralement en USB 3.0 ou supérieur, permettent de réduire nettement les temps de transfert vers l’ordinateur. Ces choix techniques posés, reste à adopter les bons réflexes au quotidien pour préserver l’intégrité des données.

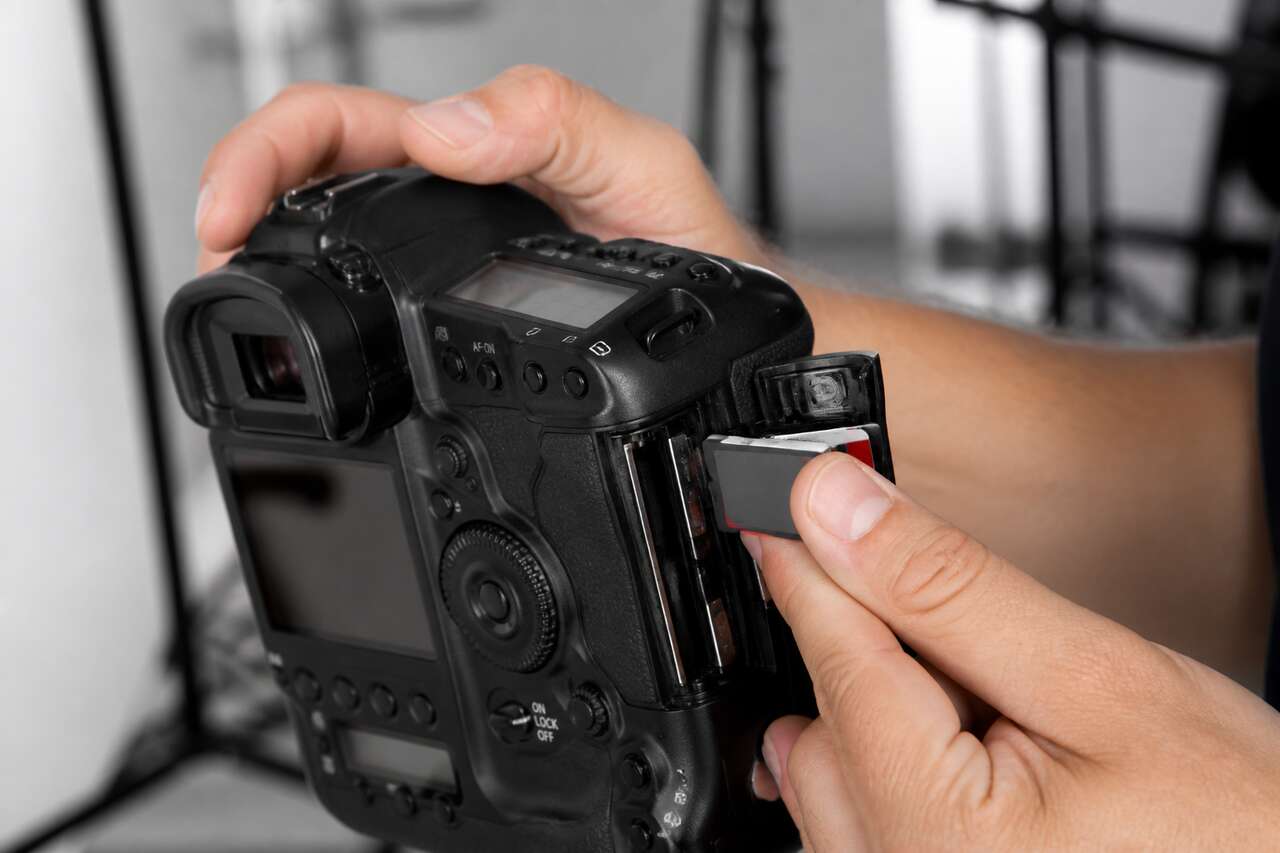

Utilisation au quotidien: bonnes pratiques, transfert et prévention des pertes de données

Le premier réflexe, trop souvent négligé, consiste à privilégier le formatage dans l’appareil plutôt que via un ordinateur. Le formatage natif crée une structure de fichiers parfaitement adaptée au firmware du boîtier, ce qui réduit les risques d’incompatibilité et de corruption de fichiers lors des écritures suivantes. Il est recommandé de formater la carte après chaque import réussi des images, plutôt que de simplement supprimer les fichiers un par un.

La gestion du transfert mérite tout autant de rigueur. Utiliser un lecteur de carte dédié, doté d’une fente CF et d’une interface USB rapide, s’avère généralement plus fiable et plus rapide que de brancher le boîtier directement à l’ordinateur, ce qui sollicite en plus la batterie de l’appareil. Avant de retirer la carte du lecteur, il faut impérativement utiliser la fonction d’éjection propre du système d’exploitation : une extraction brutale pendant une écriture en cours reste l’une des causes les plus fréquentes de fichiers corrompus, voire de carte totalement illisible.

• Ne jamais retirer la carte pendant que le voyant d’activité du boîtier est allumé
• Dupliquer systématiquement les fichiers RAW sur deux emplacements distincts avant de reformater la carte
• Organiser l’import par dossiers datés pour retrouver rapidement une session en cas de souci
• Éviter de laisser une carte proche de sa capacité maximale, ce qui ralentit l’écriture
• Conserver la carte à l’abri de la chaleur et de l’humidité entre deux utilisations

En cas d’erreur affichée par le boîtier ou de carte devenue illisible sur l’ordinateur, le premier réflexe doit être de ne plus écrire sur le support : chaque nouvelle écriture réduit les chances de récupération de données ultérieure. Un logiciel de récupération spécialisé permet souvent de retrouver les images à partir des blocs mémoire non réécrits, à condition d’agir vite. Les cartes compact flash, réputées robustes et adaptées aux environnements difficiles, restent statistiquement moins sujettes à la corruption que certains formats plus récents, mais aucun support n’est à l’abri d’une défaillance mécanique ou électronique. Ces précautions posées, reste à évaluer si la compact flash garde encore sa place face aux formats plus modernes.

Compact flash aujourd’hui: faut-il encore l’utiliser face à SD, cfast et cfexpress

La question se pose surtout pour les possesseurs de boîtiers d’occasion ou d’appareils vieillissants encore équipés d’un unique logement compact flash. Dans ce cas, le choix est simple : il n’existe pas d’alternative, la compact flash reste le seul format compatible et continue d’être commercialisée, même si l’offre se resserre progressivement autour de quelques fabricants spécialisés.

Pour un usage neuf ou un achat de boîtier récent, la donne change radicalement. La SD et sa déclinaison micro SD dominent désormais le marché grand public et une bonne partie du segment expert, portées par des volumes de production considérables et des prix très compétitifs. Le cfast, avec ses débits jusqu’à 600 Mo/s grâce au bus SATA III, et le cfexpress, adossé au bus PCI express, ciblent les usages les plus exigeants : vidéo 4K en flux continu et rafale photo haute résolution, là où la compact flash classique montre ses limites avec un plafond de 167 Mo/s en UDMA 6.

La compact flash conserve donc une pertinence réelle mais ciblée : elle reste incontournable pour qui possède déjà un boîtier compatible, appréciable pour sa robustesse éprouvée, mais elle n’a plus vocation à équiper un système neuf haut de gamme. Le choix final dépend avant tout du boîtier en main, du budget disponible et de la nature des fichiers à capturer, RAW ponctuel ou vidéo intensive.

Choisir sa carte compact flash revient finalement à faire correspondre norme, débit réel et boîtier, tout en adoptant des réflexes simples de sauvegarde pour ne jamais perdre une image importante.
